قطعات و اجزای اتوکلاو چیست و هرکدام چه نقشی در استریل ابزار دارند؟

اگر اتوکلاو شما حتی یک قطعه‌اش درست کار نکند، چرخه استریل کامل اجرا نمی‌شود و ابزار ممکن است تمیز نشوند. خیلی از خطاهایی که وسط کار در مطب دیده می‌شود مثل نرسیدن بخار کافی، افت فشار یا خشک نشدن ابزار مستقیماً به خرابی یا عملکرد ضعیف یکی از اجزای اتوکلاو برمی‌گردد. شناختن ساختار دستگاه، از چمبر و پمپ وکیوم تا سنسورها و سیستم کنترل، کمک می‌کند سریع‌ تشخیص بدهید مشکل از کجاست و قبل از اینکه کار کلینیک مختل شود، آن را برطرف کنید یا هنگام خرید اتوکلاو دندانپزشکی انتخاب درستی داشته باشید.

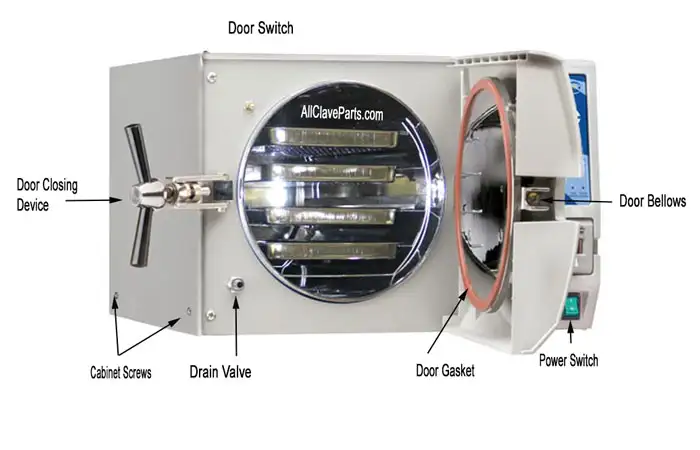

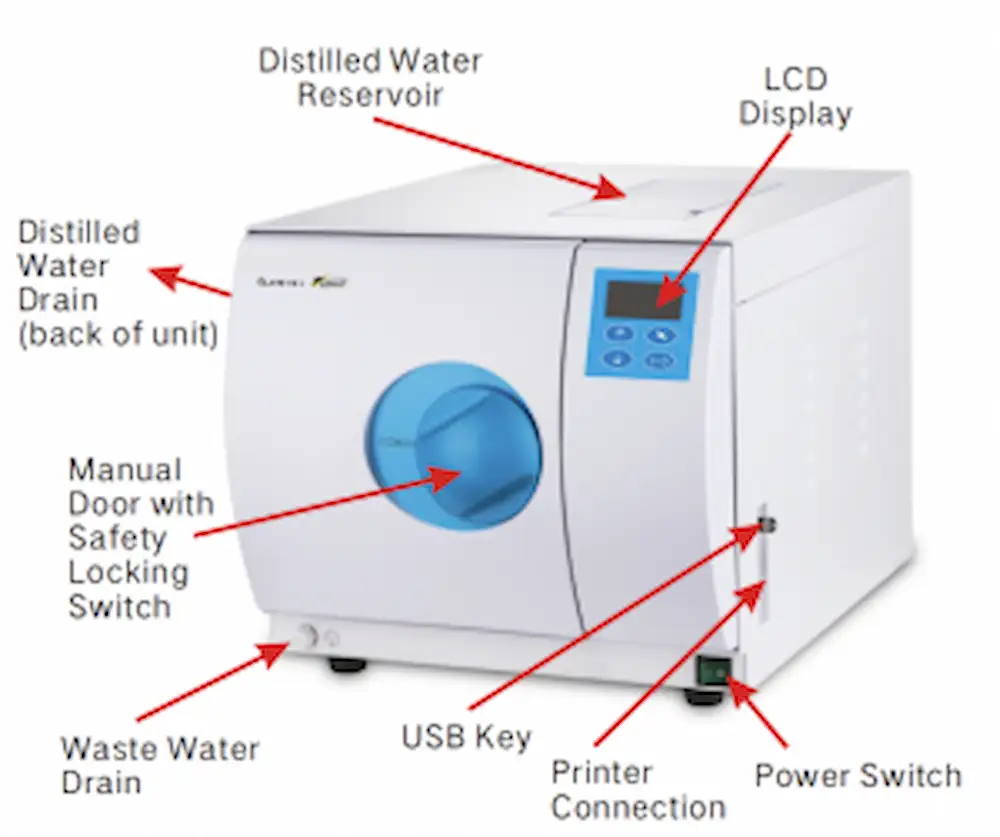

آشنایی کامل با ساختار و اجزای اصلی اتوکلاو دندانپزشکی

اتوکلاو دندانپزشکی از چند بخش اصلی تشکیل می‌شود که هرکدام وظیفه مشخصی در ایجاد دما، فشار و شرایط استریل دارند. شناخت دقیق این اجزا کمک می‌کند خطاها را سریع‌تر تشخیص دهید، از خرابی‌های تکراری جلوگیری کنید و چرخه استریلیزاسیون را با کیفیت استاندارد نگه دارید.

چمبر (Chamber): قلب فرایند استریل

چمبر محفظه‌ای استوانه‌ای یا مکعبی از جنس فولاد ضدزنگ AISI 316L یا ۳۰۴ است که ابزار داخل آن قرار می‌گیرند.
در اتوکلاوهای دندانپزشکی کلاس B، چمبر معمولاً دوجداره است، تا گرما یکنواخت‌تر توزیع شود و بخار سریع‌تر به فضای داخل نفوذ کند.

چمبر محفظه‌ای است که تمام عملیات استریل در آن اتفاق می‌افتد و باید توان تحمل فشار ۱.۸ تا ۲.۳ بار را داشته باشد. این محفظه با رساندن دما به ۱۲۱ یا ۱۳۴ درجه سانتی‌گراد شرایط لازم برای ازبین‌بردن میکروارگانیسم‌ها را فراهم می‌کند. طراحی آن به گونه‌ای است که بخار در تمام نقاط با دما و فشار یکنواخت پخش شود. وجود این یکنواختی باعث می‌شود نقاط سرد یا Cold Spots ایجاد نشوند؛ نقاطی که اگر وجود داشته باشند باعث استریل ناقص ابزار می‌شوند. در واقع چمبر وظیفه دارد ابزار را در محیطی کاملاً پایدار و تحت کنترل قرار دهد تا فرآیند استریلیزاسیون مطابق استاندارد انجام شود.

خرابی‌های رایج چمبر:

• زنگ‌زدگی نقطه‌ای (پیتینگ) به دلیل استفاده از آب نامناسب
• نشتی از جوش‌های اطراف درب
• تاب‌برداشتن بدنه در اثر اضافه‌فشار یا شوک حرارتی
• سر و صدای غیرعادی هنگام گرم‌شدن (نشانه تنش داخلی)

درب اتوکلاو و سیستم قفل ایمنی

درب اتوکلاو یکی از حساس‌ترین اجزای دستگاه است، چون در برابر فشار داخلی باید کاملاً ایمن و بدون نشتی باشد.
درب‌ها معمولاً از جنس فولاد ضدزنگ و مجهز به اورینگ‌های سیلیکونی تحمل دما هستند.

سیستم قفل درب اتوکلاو تضمین می‌کند که در هنگام وجود فشار داخلی، درب به هیچ‌وجه باز نشود. قفل مکانیکی با ساختار فیزیکی خود مانع بازشدن درب هنگام وجود فشار می‌شود، در حالی‌که قفل الکترونیکی با دریافت فرمان از برد مرکزی، تا پایان کامل سیکل اجازه آزاد شدن درب را نمی‌دهد. سنسور موقعیت درب نیز وظیفه دارد اطمینان دهد که درب دقیقاً در جای خود قرار گرفته و حتی اگر چند میلی‌متر به‌درستی بسته نشده باشد، دستگاه اجازه شروع سیکل را صادر نمی‌کند. این هماهنگی بین قفل مکانیکی، قفل الکترونیکی و سنسور موقعیت، ایمنی اتوکلاو را در شرایط فشار بالا تضمین می‌کند.

خرابی‌های رایج:

• پارگی اورینگ → نشتی بخار
• تنظیم نبودن لچ مکانیکی → عدم بسته‌شدن کامل
• خرابی میکروسوییچ → خطای Door Error
• سفت شدن اورینگ به دلیل استفاده از الکل (کار کاملاً اشتباه در کلینیک‌ها)

ژنراتور بخار یا المنت حرارتی

در بسیاری از اتوکلاوهای دندانپزشکی، بخار توسط المنت داخل چمبر یا در بویلر جداگانه تولید می‌شود.

المنت حرارتی وظیفه دارد آب موجود در مخزن یا چمبر را به نقطه جوش برساند و بخاری تولید کند که بتواند به همه بخش‌های محفظه نفوذ کند. این المنت باید در طول چرخه، گرمای لازم را بدون نوسان تأمین کند تا بخار در حجم یکنواخت تولید شود. در مرحله استریل نیز المنت کمک می‌کند دما ثابت بماند؛ اگر المنت نتواند به اندازه کافی حرارت تولید کند، دمای چمبر بالا نمی‌رود و چرخه استریل ناتمام می‌ماند. عملکرد صحیح المنت نقش مستقیم در کیفیت استریل دارد، زیرا تمام چرخه‌های دما–زمان در اتوکلاو وابسته به گرمای تولیدشده توسط این قطعه است.

نشانه‌های خرابی المنت:

• افزایش غیرعادی زمان Pre-heating
• نرسیدن دستگاه به دمای ۱۳۴ درجه
• خطای Heating Error
• مصرف برق بیش از حد یا روشن نشدن المنت

سیستم وکیوم (Vacuum Pump): کلیدی‌ترین تفاوت اتوکلاو کلاس B

در اتوکلاو دندانپزشکی، وکیوم برای حذف کامل هوا از چمبر و نفوذ بخار به عمق ابزار ضروری است.

پمپ وکیوم مسئول حذف کامل هوا از چمبر است و این موضوع یکی از مهم‌ترین تفاوت‌های اتوکلاو کلاس b با دیگر انواع اتوکلاو دندانپزشکی است. وکیوم باید بتواند فشار منفی تا حدود ‎۰.۸۵- بار ایجاد کند تا هیچ هوایی بین ابزار باقی نماند. این فرآیند چندین بار پیش از ورود بخار تکرار می‌شود و باعث می‌شود بخار بتواند به اعماق ابزار نفوذ کند. علاوه بر این، در مرحله Drying نیز پمپ وکیوم رطوبت باقی‌مانده را خارج می‌کند تا ابزار کاملاً خشک از اتوکلاو خارج شوند. بدون عملکرد صحیح وکیوم، بخار وارد نقاط حساس ابزار نمی‌شود و احتمال استریل ناقص بالا می‌رود؛ به همین دلیل سیستم وکیوم ستون اصلی کیفیت اتوکلاو کلاس B است.

خرابی‌های رایج پمپ وکیوم:

• کاهش قدرت مکش → ابزار نیمه‌خشک
• سر و صدای زیاد → خرابی پره‌ها
• Error Vacuum Time → نشتی در مسیر
• گرم‌شدن بیش از حد → گرفتگی مسیر تخلیه

نکته فنی:

۸۰٪ خطاهای کلاس B مربوط به وکیوم است؛ اگر وکیوم درست کار نکند، کل سیکل استریل قابل اعتماد نیست.

سنسور دما و فشار

اتوکلاوهای مدرن معمولاً دو سنسور دما و یک سنسور فشار دارند.

وظیفه سنسورها: سنسورهای دما و فشار در اتوکلاو وظیفه دارند لحظه‌به‌لحظه شرایط داخل چمبر را پایش کنند و اطلاعات دقیق را به برد کنترل منتقل کنند. این سنسورها از افزایش بیش‌ازحد فشار جلوگیری می‌کنند و با اندازه‌گیری دمای واقعی چمبر، باعث می‌شوند سیکل دقیقاً مطابق استاندارد ISO 13060 اجرا شود. اگر دما افزایش یا کاهش غیرعادی داشته باشد، سنسورها بلافاصله فرمان قطع المنت را صادر می‌کنند. نقش آن‌ها فقط اندازه‌گیری نیست؛ بلکه کنترل، تنظیم و تضمین ایمنی در تمام مراحل چرخه را برعهده دارند، به‌طوری که کوچک‌ترین خطا در عملکرد آن‌ها می‌تواند تمام سیکل را متوقف کند.

خطاهای ناشی از سنسورها:

• خطای Temp Sensor
• خطای Pressure Error
• افزایش یا کاهش ناگهانی دما
• توقف سیکل در مرحله Heating یا Sterilizing

نکته طلایی:

سنسور دما باید سالانه کالیبره شود؛ اختلاف ۲ درجه می‌تواند موجب استریل ناقص شود.

کنترلر دیجیتال و بردهای الکترونیکی

برد الکترونیکی اتوکلاو مغز دستگاه است و تمام مراحل چرخه را کنترل و مدیریت می‌کند. این برد مسئول شروع و پایان سیکل، کنترل المنت، فرمان‌دهی به پمپ وکیوم، مدیریت سنسورها و نمایش خطاها در صفحه نمایش است. هر تغییری که در دما، فشار، سطح آب، باز یا بسته بودن درب یا سرعت گرم‌شدن اتفاق بیفتد، برد آن را تحلیل می‌کند و تصمیم مناسب را می‌گیرد. اگر مشکلی ایمنی وجود داشته باشد، برد اجازه نمی‌دهد چرخه آغاز شود. عملکرد این برد تعیین می‌کند که دستگاه چقدر دقیق، ایمن و بدون خطا کار کند.

خرابی‌های رایج:

• نوسان برق → سوختن آی‌سی‌های فرمان
• نمایش خطاهای اشتباه → خرابی پردازنده
• خاموش شدن ناگهانی ← مشکل پاوربرد

توصیه:

در کلینیک‌ها حتماً استابلایزر واقعی (نه ترانس معمولی) استفاده شود؛ برد اتوکلاو حساس‌ترین قطعه دستگاه است.

مخزن آب تمیز و مخزن آب مصرف‌شده

مخزن آب تمیز وظیفه دارد آب لازم برای تولید بخار را تأمین کند، بنابراین آب موجود در این مخزن باید کاملاً خالص و بدون املاح باشد تا رسوب روی چمبر و المنت ایجاد نشود. مخزن آب مصرف‌شده نیز بخار سردشده و رطوبتی را که از چمبر خارج می‌شود، جمع‌آوری می‌کند. این دو مخزن در کنار هم وظیفه مدیریت چرخه آب در دستگاه را دارند؛ اگر هرکدام دچار مشکل شوند، دستگاه یا بخار کافی تولید نمی‌کند یا آب اضافی را نمی‌تواند تخلیه کند و همین موضوع باعث ایجاد خطا، بوی نامطبوع یا کاهش کیفیت استریل می‌شود.

اتوکلاوهای دندانپزشکی دو مخزن دارند:

• مخزن آب تمیز → تغذیه‌کننده بخار
• مخزن آب مصرف‌شده → تخلیه رطوبت و کندانس

مشکلات رایج:

• استفاده از آب شهری → رسوب سنگین روی المنت و چمبر
• گرفتگی شناور مخزن → خطای Water Level
• رشد قارچ و لجن در مخزن آب مصرف‌شده اگر ماه‌ها تمیز نشده باشد

نکته:

فقط آب مقطر با TDS زیر ۱۰ استفاده شود.

سیستم تخلیه و فیلتر خروج بخار

سیستم تخلیه وظیفه دارد بخار، رطوبت و هوای باقی‌مانده در چمبر را از مسیرهای مخصوص خارج کند تا دستگاه بتواند وارد مرحله خشک‌کن شود. فیلتر بخار نیز مانع از خروج ذرات و آلودگی به محیط می‌شود و مسیر Drain کمک می‌کند آب تقطیرشده از چمبر خارج شود. عملکرد درست این سیستم باعث می‌شود ابزار کاملاً خشک از دستگاه بیرون بیایند و هیچ رطوبتی در چمبر یا داخل پک‌ها باقی نماند. اگر مسیر تخلیه مسدود شود، فشار داخلی ناپایدار می‌شود و دستگاه نمی‌تواند سیکل را تکمیل کند.

اجزاء:

• مسیر Drain
• فیلتر بخار
• شیر تخلیه
• ترپ بخار (در برخی مدل‌ها)

خرابی‌های رایج:

• گرفتگی مسیر تخلیه → خشک‌نشدن ابزار
• نشتی بخار → افت فشار سیکل
• بوی بد از چمبر → تخلیه ناقص آب مصرف‌شده

در ویدئوی زیر می توانید اساس کار و اجزای اتوکلاو را به خوبی یاد بگیرید:

اساس کار اتوکلاو دندانپزشکی

اتوکلاو دندانپزشکی بر پایه‌ی ترکیب کنترل‌شده‌ی بخار اشباع، دمای بالا و فشار استاندارد کار می‌کند. سیکل استریلیزاسیون مطابق استاندارد ISO 13060 به‌ترتیب شامل تولید بخار، حذف کامل هوا، استریل در دمای ثابت و خشک‌کردن ابزار است. در مرحله اول، سیستم گرمایش یا ژنراتور بخار، آب مقطر را تا نقطه ی جوش می‌رساند و بخار اشباع تولید می‌کند. سپس پمپ وکیوم چند مرحله هوا را از چمبر خارج می‌کند تا بخار بتواند بدون مانع وارد تمام نقاط ابزار شود.

بعد از حذف هوا، چمبر به دمای ۱۲۱ یا ۱۳۴ درجه و فشار حدود ۱.۱ تا ۲.۱ بار می‌رسد تا میکروارگانیسم‌ها، اسپورها و ویروس‌ها نابود شوند. پس از آن، دستگاه با کمک وکیوم و گرمای باقی‌مانده رطوبت ابزار را خارج می‌کند تا پک‌ها کاملاً خشک از اتوکلاو خارج شوند. کیفیت این چهار مرحله به عملکرد صحیح قطعاتی مثل المنت، سنسورها، چمبر و پمپ وکیوم وابسته است.

بررسی وظیفه و عملکرد هر قطعه در فرآیند استریلیزاسیون

عملکرد هر قطعه در اتوکلاو به‌طور مستقیم تعیین می‌کند که آیا سیکل استریل مطابق استاندارد انجام می‌شود یا خیر. کوچک‌ترین اختلال در هر بخش از تولید بخار تا تخلیه ی رطوبت می‌تواند منجر به استریل ناقص، آسیب ابزار، افزایش زمان سیکل، یا خطای کامل دستگاه شود. شناخت نقش هر قطعه نه‌تنها برای تکنسین تعمیرات ضروری است، بلکه برای دندانپزشک هم اهمیت دارد تا بتواند رفتار دستگاه را تحلیل و مشکلات را سریع‌تر تشخیص دهد.

هر قطعه چه نقشی در سلامت ابزار و بیماران دارد؟

۱. چمبر (Chamber)

چمبر فضای اصلی استریل است و کیفیت استریل کاملاً به یکنواخت بودن دما و فشار داخل آن بستگی دارد. اگر چمبر دچار سردنقطه شود، بخار اشباع نمی‌تواند به تمام سطح ابزار برسد و احتمال آلودگی متقاطع بالا می‌رود. استریل ناقص ابزار توربین، فرزها و فورسپس‌ها می‌تواند باعث انتقال میکروارگانیسم‌های مقاوم مانند Geobacillus stearothermophilus شود. بنابراین سلامت چمبر مساوی است با سلامت ابزار و امنیت بیمار.

۲. پمپ وکیوم (Vacuum Pump)

پمپ وکیوم نقش کلیدی در اتوکلاو کلاس B دارد؛ زیرا اگر هوا از داخل پک یا حفره ابزار خارج نشود، بخار اصلاً به سطح داخلی آن‌ها نمی‌رسد. یک وکیوم ضعیف باعث می‌شود بخار فقط در اطراف ابزار گردش کند و به عمق آن نفوذ نکند. ابزار به‌ظاهر استریل‌شده بیرون می‌آید اما محتوای داخلی کاملاً آلوده باقی می‌ماند. این یکی از دلایل اصلی بروز عفونت‌های بعد از درمان است.

۳. المنت یا ژنراتور بخار

اگر گرمای کافی تولید نشود حتی ۸ تا ۱۰ درجه کمتر بخار به حالت اشباع نمی‌رسد و باکتری‌ها در دماهای پایین‌تر زنده می‌مانند. المنت ضعیف باعث ایجاد چرخۀ طولانی، خطای دما و نرسیدن به ۱۳۴ درجه می‌شود، که این شرایط برای ابزارهای پرخطر دندانپزشکی کاملاً غیرقابل‌قبول است.

۴. سنسور دما و فشار

این سنسورها تعیین می‌کنند دستگاه دقیقاً در چه زمانی وارد هر مرحله شود. اگر سنسور فشار دیر فرمان دهد، بخار زودتر تخلیه می‌شود. اگر سنسور دما دچار خطا باشد، دستگاه ممکن است تصور کند که به دمای کافی رسیده، درحالی‌که هنوز چند درجه کم است. این کوچک‌ترین اختلاف، کیفیت استریل را خراب می‌کند.

۵. درب و سیستم قفل

هر میزان نشتی از درب باعث فرار بخار، افت فشار، افزایش زمان سیکل و در نهایت استریل ناقص می‌شود. در اتوکلاوهای دندانپزشکی که روزانه چندین بار استفاده می‌شوند، سلامت اورینگ و قفل درب یکی از اصلی‌ترین عوامل پایداری چرخه است.

۶. سیستم تخلیه (Drain & Filter)

این سیستم وظیفه دارد رطوبت، آب چگال‌شده و بخار اضافی را از چمبر خارج کند. اگر خروجی تخلیه به هر دلیل مسدود شود، در مرحله Drying ابزار خیس می‌مانند و خیس بودن ابزار یک عامل کاملاً شناخته‌شده برای آلودگی میکروبی مجدد است.

ارتباط بین قطعات و تأثیر آن‌ها بر کیفیت نهایی استریل

اتوکلاو یک دستگاه مستقل از قطعات منفصل نیست؛ یک سیستم به‌هم‌پیوسته است که خرابی یک قطعه می‌تواند بازده کل چرخه را از بین ببرد.

• گرمایش (المنت) → بخار
  بدون حرارت کافی، بخار اشباع تولید نمی‌شود.
• بخار → چمبر
  اگر چمبر سرد باشد، بخار به قطرات آب تبدیل می‌شود (wet steam) و قدرت نفوذش را از دست می‌دهد.
• وکیوم → نفوذ بخار
  بخار بدون وکیوم قدرتمند، فقط اطراف ابزار می‌چرخد و وارد عمق پک‌ها نمی‌شود.
• سنسورها → مدیریت کل سیکل
  این سنسورها تعیین می‌کنند هر مرحله چه زمانی تمام شود و مرحله بعد شروع گردد.
• سیستم تخلیه → خشک شدن ابزار
  اگر تخلیه درست کار نکند، رطوبت باقی‌مانده روی ابزار محیط مناسب رشد میکروبی ایجاد می‌کند.

به همین دلیل است که تکنسین‌های حرفه‌ای همیشه می‌گویند:
«مشکل اتوکلاو معمولاً مشکل فقط یک قطعه نیست، مشکل هماهنگی قطعات است.»

جدول تخصصی اجزای اتوکلاو / وظیفه / علائم خرابی / توصیه فنی

نام قطعه	وظیفه اصلی	علائم خرابی	توصیه فنی تخصصی
چمبر	ایجاد محیط فشار و دمای استاندارد	نشتی، سردنقطه، خیس‌خروجی	سالانه تست فشار و تمیزکاری چمبر
المنت	تولید بخار و حفظ دما	نرسیدن به ۱۳۴°، Heating Error	استفاده از آب مقطر با TDS پایین
پمپ وکیوم	حذف هوا و خشک‌کردن ابزار	مکش ضعیف، صدای زیاد	سرویس دوره‌ای روغن/پره‌ها
سنسور دما	پایش دقیق دمای چمبر	نوسان دما، خطای Temp Sensor	کالیبراسیون سالانه
سنسور فشار	مدیریت فشار داخلی	Pressure Error	تست عملکرد قبل از هر سرویس
برد کنترل	مدیریت سیکل و خطاها	خاموشی، خطاهای رندوم	استفاده از استابلایزر واقعی
درب و اورینگ	جلوگیری از نشتی بخار	Door Error، نشتی بخار	روغن‌کاری سیلیکونی دوره‌ای
مخازن آب	تأمین و جمع‌آوری آب	گرفتگی شناور، بوی بد	شست‌وشوی ماهانه مخزن فاضلاب
سیستم تخلیه	خروج آب و بخار اضافی	خشک‌نشدن ابزار، زمان سیکل بالا	سرویس مسیر Drain هر ۲ ماه

تفاوت اجزای اتوکلاو دندانپزشکی با اتوکلاوهای آزمایشگاهی و صنعتی

اتوکلاوهای دندانپزشکی با مدل‌های آزمایشگاهی و صنعتی از نظر ساختار، عملکرد و نوع قطعات تفاوت‌های جدی دارند؛ دلیلش هم ماهیت ابزار دندانپزشکی است که اغلب توخالی، تیز، چندلایه و بسیار حساس‌اند. به همین‌ خاطر اتوکلاو دندانپزشکی نه‌تنها نیاز به بخار بیشتر ندارد، بلکه باید قدرت نفوذ بخار در عمق ابزار را تضمین کند؛ چیزی که اتوکلاوهای صنعتی معمولاً روی آن تمرکز ندارند.

وکیوم: مهم‌ترین تفاوت ساختاری

اتوکلاو دندانپزشکی کلاس B مجهز به پمپ وکیوم قدرتمند و چند مرحله Air Removal است. ابزار دندانپزشکی مانند توربین، آنگل، سرسوپا و فرزهای حفره‌دار، مقدار زیادی هوا بین قطعات خود نگه می‌دارند و اگر این هوا خارج نشود، بخار هرگز به داخل ابزار نفوذ نمی‌کند.
در مقابل، اتوکلاوهای آزمایشگاهی و صنعتی اغلب ابزارهایی با سطح صاف و غیرتوخالی را استریل می‌کنند و نیازشان به نفوذ بخار بسیار کمتر است؛ برای همین پمپ وکیوم آن‌ها ساده‌تر یا تک‌مرحله‌ای است.

تفاوت در چمبر و توزیع بخار

چمبر در اتوکلاو دندانپزشکی معمولاً دوجداره و کوچک‌تر است تا بخار سریع‌تر اشباع شود و دما بدون نوسان به ۱۲۱ یا ۱۳۴ درجه برسد. اما اتوکلاوهای صنعتی چمبرهای بزرگ‌تری دارند و اولویت‌شان ظرفیت بالا و تحمل فشار زیاد است، نه لزوماً دقت دما در حد ±۱ درجه.

تفاوت در سیستم کنترل و سنسورها

اتوکلاوهای دندانپزشکی به‌خاطر حساسیت ابزار، سنسورهای دقیق‌تری دارند:

• سنسور دمای دوگانه
• کنترل PID برای تنظیم لحظه‌ای دما
• مانیتورینگ فشار لحظه‌به‌لحظه

اما در اتوکلاو صنعتی، معیار اصلی پایداری فشار زیاد است، نه دقت میلی‌بار.

تفاوت در مرحله خشک‌کن

در دندانپزشکی، خشک‌نشدن ابزار به‌معنی آلودگی مجدد است.
برای همین Drying باید با وکیوم قدرتمند + گرمای باقی‌مانده انجام شود.

در اتوکلاو صنعتی اغلب Drying اهمیت کمتری دارد و بسیاری از مدل‌ها اصلاً مرحله خشک‌کن ندارند.

عیب‌یابی تخصصی اجزای اتوکلاو دندانپزشکی

تکنسین‌های حرفه‌ای می‌دانند که حتی در بهترین اتوکلاو های دندانپزشکی هم ۸۰٪ خطاهای اتوکلاو مربوط به چهار بخش است: چمبر، وکیوم، سنسور دما/فشار، و برد الکترونیک. در ادامه، عیب‌یابی این بخش‌ها را به شکل فنی اما قابل‌فهم توضیح می‌دهم.

خرابی‌های رایج در چمبر

چمبر اگر دچار تغییر شکل، سردنقطه یا نشتی شود، کل چرخه استریل مختل می‌شود.
نشتی حتی در حد نیم میلی‌متر باعث افت فشار و ایجاد بخار «نیمه‌اشباع» می‌شود.

نشانه‌ها:

• خروج بخار از اطراف درب
• خیس خارج شدن پک‌ها
• رسیدن دیرهنگام به دمای ۱۳۴ درجه
• لرزش چمبر در شروع سیکل

علت‌های رایج:

• رسوب شدید روی بدنه چمبر
• ضربه فیزیکی (در هنگام جابه‌جایی)
• خوردگی نقطه‌ای به دلیل آب شهری
• جوشکاری بی‌کیفیت در دستگاه‌های متفرقه

مشکلات سیستم وکیوم

سیستم وکیوم قلب اتوکلاو کلاس B است. خرابی آن با هیچ چیز دیگری اشتباه نمی‌شود.

نشانه‌های قطعی خرابی وکیوم:

• ابزار نیمه‌خشک یا خیس
• صدای «تق‌تق» هنگام مکش (پره آسیب‌دیده)
• شروع نشدن مرحله استریل و توقف در Pre-vacuum
• خطای Vacuum Error یا Leak Test Fail

علت‌های رایج:

• سوختن پره‌های گرافیتی پمپ
• نشتی در مسیر شیلنگ‌های وکیوم
• گرفتگی مسیر تخلیه رطوبت
• خرابی سوپاپ‌های یک‌طرفه

خطاهای سنسور دما و فشار

سنسورهای دما و فشار به‌طور مستقیم کیفیت حرارتی چمبر را کنترل می‌کنند.
در اتوکلاو دندانپزشکی خطای سنسور بسیار رایج است.

نشانه‌ها:

• نوسان دمای شدید (۱۰ درجه بالا/پایین)
• توقف سیکل در Heating یا Sterilizing
• نمایش دمای اشتباه (مثلاً ۱۳۴ درجه در حالی که چمبر سرد است)
• خطای Temp Sensor Error یا Pressure Error

علت‌ها:

• کالیبره نبودن سنسور
• قطع‌شدن کابل حرارتی
• رسوب گرفتن پایه سنسور
• خرابی آی‌سی خوانش در برد

مشکلات برد الکترونیکی (کنترلر دیجیتال)

برد کنترل اتوکلاو حساس‌ترین بخش دستگاه است.
از نظر تکنسین‌ها، ۷۰٪ هزینه تعمیرات اتوکلاو مربوط به برد است.

نشانه‌ها:

• روشن نشدن پنل
• ریست شدن دستگاه وسط سیکل
• نمایش خطاهای تصادفی
• شروع نشدن سیکل با وجود بسته بودن درب
• توقف ناگهانی بدون ارور

علت‌ها:

• نوسان برق (مهم‌ترین عامل)
• سوختن CPU، آی‌سی فرمان یا رگولاتورها
• نفوذ رطوبت به داخل برد
• خراب شدن محفظه پاور

نکات نگهداری و افزایش طول عمر اجزای اتوکلاو

نگهداری صحیح می‌تواند عمر اتوکلاو را ۲ تا ۴ سال افزایش دهد و میزان خرابی قطعاتی مانند وکیوم، المنت و سنسور را تا ۵۰٪ کاهش دهد. این برنامه نگهداری به سه بخش اصلی تقسیم می‌شود.

نکات روزانه

• تمیز کردن بدنه چمبر با دستمال خشک بعد از هر سیکل
• استفاده فقط از آب مقطر با TDS زیر ۱۰
• بررسی بسته‌شدن صحیح درب و وضعیت اورینگ
• خالی کردن مخزن آب مصرف‌شده
• انجام یک سیکل کوتاه خالی در پایان روز برای خشک‌شدن مسیر تخلیه
• چک کردن صدای پمپ وکیوم هنگام حذف هوا
• کنترل عملکرد صحیح سنسورها با نگاه به نمودار دما–فشار روی نمایشگر

نکات ماهانه

• رسوب‌زدایی ملایم چمبر با محلول مخصوص (بدون اسید)
• روغن‌کاری اورینگ با گریس سیلیکونی
• تست واقعی LEAK TEST و Bowie-Dick
• شست‌وشوی کامل مخزن آب مصرف‌شده
• بررسی شیلنگ‌ها و مسیر وکیوم برای نشتی
• کنترل سلامت اتصالات المنت و عدم وجود سوختگی
• بررسی مسیر Drain برای جلوگیری از گرفتگی

سرویس دوره‌ای (هر ۶ ماه تا یک سال)

سرویس دوره‌ای باید توسط تکنسین متخصص انجام شود.

شامل:

• کالیبراسیون کامل سنسور دما و فشار
• تست سلامت پمپ وکیوم و تعویض پره‌ها در صورت کاهش قدرت
• بررسی مقاومت اهمی المنت
• تست ایمنی برق (Earth Test)
• سرویس کامل برد شامل بررسی رطوبت، چربی، اکسیدشدگی
• تعویض اورینگ اصلی درب
• بررسی جوش‌ها، بدنه چمبر و نقاط حساس برای نشتی
• به‌روزرسانی نرم‌افزار کنترلر در مدل‌های دیجیتال
• تست نهایی طبق: ISO 13060 – Steam Sterilizers for Dental Clinics

چگونه قطعات یدکی مناسب و اصل برای اتوکلاو تهیه کنیم؟

انتخاب قطعات یدکی برای اتوکلاو دندانپزشکی دقیقاً به‌معنای تضمین کیفیت استریل و سلامت بیماران است، نه خرید یک وسیله ی ساده ی مکانیکی. یک قطعه فیک یا بی‌کیفیت می‌تواند باعث توقف چندروزه‌ی کار مطب، استریل ناقص ابزار یا حتی آسیب جدی به چمبر و سیستم وکیوم شود. بنابراین تهیه قطعه باید براساس معیارهای فنی قابل‌اعتماد انجام شود و نه قیمت پایین یا ظاهر قطعه.

تشخیص قطعات فیک از اورجینال

بازار قطعات اتوکلاو، مخصوصاً برای برندهای پراستفاده مثل Melag، Euronda و Runyes، مملو از نسخه‌های طرح‌چین و بی‌کیفیت است. تشخیص یک قطعه اصل صرفاً با نگاه‌کردن به ظاهر آن امکان‌پذیر نیست؛ بلکه باید به مواد سازنده، دقت ساخت، کد رهگیری، بسته‌بندی و عملکرد پس از نصب توجه کرد. قطعات اصلی همیشه از مواد مقاوم در برابر دما و فشار بالا ساخته می‌شوند. مثلاً اورینگ‌های اورجینال از سیلیکون پلاتینیوم هستند که تحمل حرارتی تا حدود ۱۸۰ تا ۲۲۰ درجه سانتی‌گراد دارند؛ در حالی که اورینگ‌های تقلبی از لاستیک معمولی ساخته می‌شوند، تنها تا حدود ۱۰۰ درجه دما را تحمل می‌کنند و خیلی سریع خشک و ترک‌خورده می‌شوند.

از طرف دیگر، دقت ساخت قطعات اصلی بسیار بالاست. سنسورها، پره‌های وکیوم، المنت‌ها و بردهای الکترونیکی همگی با تکنولوژی CNC و ابزار دقیق ساخته می‌شوند. در مقابل، قطعات فیک معمولاً وزن نامتوازن، قطرهای غیر یکنواخت، جوشکاری نامنظم، پایه‌های الکترونیکی ضعیف یا لحیم‌کاری بد دارند. این اختلاف کیفیت در عملکرد دستگاه کاملاً محسوس است.

قطعات اورجینال معمولاً شماره سریال یا کد رهگیری مشخصی دارند که روی خود قطعه، جعبه و دفترچه آن تکرار شده و قابلیت استعلام از طریق سایت سازنده را دارد. قطعات فیک یا چنین کدی ندارند، یا کد چاپ‌شده آن‌ها تکراری و بی‌اعتبار است. بسته‌بندی نیز نشانه مهمی است؛ قطعات اصلی برندهای اروپایی هولوگرام، QR Code معتبر، بچ‌کد و تاریخ تولید دارند، در حالی که قطعات فیک اغلب در بسته‌بندی‌های بی‌نام یا با هولوگرام‌های جعلی عرضه می‌شوند.

بهترین معیار تشخیص، رفتار قطعه پس از نصب است. قطعه اصلی بعد از نصب بدون هیچ خطا، بدون نوسان دما یا فشار و بدون ایجاد صداهای غیرمعمول کار می‌کند و زمان سیکل دستگاه را افزایش نمی‌دهد. اما قطعات فیک معمولاً موجب نوسان دما، خطاهای تصادفی، افت فشار، صدای غیرطبیعی پمپ وکیوم یا دیر رسیدن دستگاه به ۱۳۴ درجه می‌شوند. همین رفتارها معمولاً ظرف چند روز پس از نصب آشکار می‌شوند.

برندهای معتبر قطعات اتوکلاو

در بازار تجهیزات دندانپزشکی، چند برند از نظر کیفیت، سازگاری با استانداردهای ISO و طول عمر، اعتبار بیشتری دارند. برند آلمانی Melag شناخته‌شده‌ترین تولیدکننده قطعات اتوکلاو است؛ چمبرها، سنسورها و بردهای الکترونیکی این شرکت به‌دلیل کیفیت ساخت بالا و پایداری حرارتی معروف هستند. ترکیب دقت ساخت و کنترل کیفیت باعث شده قطعات Melag بین تکنسین‌ها محبوبیت ویژه‌ای داشته باشد.

بعد از آن، برند ایتالیایی Euronda قرار دارد که به‌خاطر سیستم وکیوم بسیار دقیق، سنسورهای PID پایدار و طراحی استاندارد قطعات، انتخاب مطمئنی است. در ایران نیز موجودی مناسبی از قطعات این برند وجود دارد. برند اتریشی W&H نیز در حوزه تولید سنسورها و المنت‌های باکیفیت شناخته شده و قطعات آن بیشترین سازگاری را با اتوکلاوهای سری Lisa و Lara دارند.

در کنار برندهای اروپایی، قطعات اصلی برند چینی Runyes هم کیفیت قابل‌قبولی دارند و برای اتوکلاوهای سری ری‌ماینر و بایوکلینیک گزینه‌های اقتصادی اما استاندارد محسوب می‌شوند. برای قطعات صنعتی‌تر مانند المنت یا پره پمپ، برندهای چینی Shinva و Silver نیز عملکرد قابل‌قبولی ارائه می‌دهند.

در مورد پمپ وکیوم، بهترین انتخاب همچنان برند آلمانی Becker است که به‌خاطر دوام بالا و قدرت مکش پایدار شناخته می‌شود. پس از آن ULVAC ژاپن و Value چین به‌ترتیب انتخاب‌های مناسب و اقتصادی‌تری هستند.

واقعیت این است که بخش زیادی از خرابی اتوکلاوها در ایران حدود ۷۰ درصد به دلیل استفاده از قطعات تقلبی است.
اورینگ درب، پره‌های وکیوم و سنسورها بیشترین موارد تقلبی را در بازار دارند و معمولاً منشأ اصلی خرابی‌های زنجیره‌ای دستگاه هستند.

نکات قبل از خرید قطعه

پیش از خرید هر قطعه باید مطمئن شوید که آن قطعه با مدل دقیق اتوکلاو سازگار است. حتی در یک برند مشخص مانند Melag یا Runyes، مدل‌های مختلف، پمپ وکیوم، المنت یا بردهای متفاوتی دارند. اشتباه در انتخاب قطعه باعث کار نکردن دستگاه یا ایجاد خطاهای متعدد می‌شود.

خریدار باید از فروشنده درخواست ضمانت عملکرد واقعی داشته باشد؛ یعنی قطعه باید حداقل یک تا چهار هفته تضمین نصب و کارکرد داشته باشد. قطعات فیک معمولاً همان روز اول یا در هفته اول شروع به خطا دادن می‌کنند. یکی از روش‌های ساده برای تشخیص کیفیت قطعه، وزن‌کردن آن است. بسیاری از قطعات تقلبی بین ۱۰ تا ۳۰ درصد سبک‌تر از نمونه اصلی هستند و همین اختلاف وزن در عملکرد دستگاه کاملاً تأثیر می‌گذارد.

قطعه‌ای که فاقد دیتاشیت، برگه مشخصات، تاریخ تولید یا اطلاعات کارخانه باشد، قابل‌اعتماد نیست. برندهای اصلی همیشه مستندات کامل ارائه می‌دهند. همین‌طور باید به قیمت توجه کنید؛ قطعات اصلی هرگز به شکل غیرعادی ارزان نیستند و قیمت پایین یک نشانه جدی از تقلبی‌بودن است.

در مورد قطعات الکترونیکی مانند بردها، تاریخ تولید بسیار اهمیت دارد. حتی یک برد اورجینال اگر چند سال در انبار مانده باشد، احتمال خرابی بالایی دارد، زیرا قطعات الکترونیکی با گذشت زمان دچار اکسید شدن پایه‌ها یا افت کیفیت خازن‌ها می‌شوند.

در خرید پمپ وکیوم نیز باید حتماً وضعیت پره‌ها بررسی شود. پره‌های تقلبی معمولاً خیلی سریع می‌سوزند، صدای زیادی ایجاد می‌کنند و مکش کافی ندارند. اما پره‌های اصلی از گرافیت فشرده ساخته شده‌اند، نرم کار می‌کنند، طول عمر بالا دارند و وکیوم پایدار ایجاد می‌کنند.

جمع‌بندی کاربردی برای تکنسین‌ها و کلینیک‌های دندانپزشکی

انتخاب قطعات مناسب، نگهداری اصولی و تشخیص درست خرابی‌ها سه فاکتور اصلی دوام اتوکلاو است. اگر این سه بخش درست مدیریت شوند، اتوکلاو می‌تواند سال‌ها بدون خطای جدی کار کند و کیفیت استریل همیشه در سطح استاندارد باقی بماند.

سوالات متداول در مورد اجزای اتوکلاو

۱) چرا اتوکلاو من دیر به دمای ۱۳۴ درجه می‌رسد؟

معمولاً مشکل از المنت، رسوب در چمبر یا سنسور دماست. المنت کافی گرم نمی‌کند، رسوب مانع انتقال حرارت می‌شود و سنسور گاهی دمای اشتباه به برد می‌دهد.

۲) آیا وکیوم ضعیف باعث استریل ناقص می‌شود؟

بله. حذف نشدن هوا باعث می‌شود بخار به داخل ابزار نفوذ نکند و مخصوصاً در تجهیزات توخالی استریل ناقص اتفاق بیفتد.

۳) بهترین آب برای اتوکلاو چیست؟

آب مقطر واقعی با TDS کمتر از ۱۰. هر نوع آب دیگر باعث رسوب شدید روی المنت و چمبر می‌شود.

۴) خیس خارج شدن پک‌ها نشانه چیست؟

مشکل از وکیوم، سیستم تخلیه یا دمای ناکافی Drying است. گاهی هم پک‌ها بیش‌ازحد فشرده چیده شده‌اند.

۵) چرا دستگاه وسط کار خطای Pressure Error می‌دهد؟

یا سنسور فشار خراب است، یا درب نشتی دارد، یا مسیر بخار مسدود شده. نشتی اورینگ بسیار شایع است.

۶) چند وقت یک‌بار باید اورینگ درب تعویض شود؟

معمولاً هر ۶ تا ۱۲ ماه. استفاده از الکل برای تمیزکاری عمر اورینگ را به‌شدت کم می‌کند.

۷) اگر چمبر سردنقطه داشته باشد چه می‌شود؟

بخار در آن نقطه تبدیل به قطره آب می‌شود و دما افت می‌کند. نتیجه: استریل ناقص و خیس‌خروجی.

۸) تست Bowie-Dick را چه زمانی انجام دهیم؟

هر روز قبل از شروع کار یا بعد از سرویس دستگاه. این تست برای بررسی نفوذ بخار ضروری است.

۹) پمپ وکیوم چه زمانی نیاز به تعویض دارد؟

زمانی که مکش به کمتر از -۰.۷ بار برسد، صدا زیاد شود یا تست LEAK خطا بدهد. تعویض پره‌ها گاهی کافی است.

۱۰) چگونه بفهمم قطعه یدکی که خریده‌ام اصل است؟

شماره سریال، وزن، کیفیت ساخت، بسته‌بندی و عملکرد بعد از نصب مهم‌ترین شاخص‌ها هستند. قطعات فیک معمولاً نوسان دما و خطاهای تصادفی ایجاد می‌کنند.
